Transformadores de Corriente y Tensión Tipo Exterior: Elementos Clave en la Medición y Protección Eléctrica

Introducción

Los sistemas eléctricos de potencia requieren de dispositivos precisos y confiables para la medición, monitoreo y protección de sus componentes. En este contexto, los transformadores de corriente (TC) y transformadores de tensión (TP) tipo exterior juegan un papel fundamental en subestaciones y redes de distribución de media y alta tensión. Diseñados para operar en ambientes externos, estos transformadores permiten una correcta supervisión de las variables eléctricas sin comprometer la seguridad del sistema ni del personal operativo.

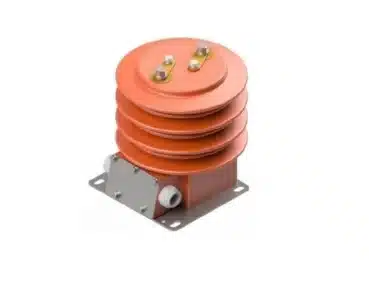

Imagenes de Transformadores de Corriente

¿Qué es un Transformador de Corriente y Tensión?

Los transformadores de corriente (TC) reducen las corrientes eléctricas elevadas a valores medibles por instrumentos estándar, mientras que los transformadores de tensión (TP) hacen lo mismo con los voltajes, permitiendo el control y protección sin contacto directo con líneas energizadas.

Ambos transformadores funcionan por inducción electromagnética y son elementos esenciales para la operación de:

• Medidores de energía

• Relés de protección

• Equipos de monitoreo SCADA

• Sistemas de automatización y control

Características de los Transformadores Tipo Exterior

Los transformadores tipo exterior están diseñados específicamente para resistir condiciones ambientales adversas. Estas son algunas de sus características clave:

• Aislación en aceite mineral, gas SF₆ o materiales sólidos (resina epóxica).

• Construcción hermética y robusta, ideal para climas extremos, alta humedad, radiación UV y contaminación industrial.

• Montaje sobre estructuras metálicas o aisladores en patios de subestaciones.

• Cumplimiento de normas internacionales como IEC 61869, IEEE C57 o ANSI.

Aplicaciones Típicas

• Subestaciones eléctricas urbanas y rurales

• Líneas de transmisión y distribución

• Parques industriales y plantas de generación

• Centros de carga con medidores fiscales

Los TC y TP tipo exterior son componentes críticos para garantizar una medición precisa de energía facturada y una detección eficaz de fallas (sobrecorrientes, cortocircuitos o sobretensiones), activando mecanismos de protección que evitan daños mayores en los sistemas eléctricos.

Ventajas

• Mayor seguridad operativa al evitar medición directa en líneas energizadas.

• Aislamiento confiable para condiciones de intemperie.

• Alta precisión en la medición, incluso en ambientes hostiles.

• Reducción de errores en el sistema de protección y control.

Conclusión

Los transformadores de corriente y tensión tipo exterior son indispensables en cualquier infraestructura eléctrica moderna. Su capacidad para operar de forma confiable en entornos exigentes, garantizar mediciones precisas y facilitar la protección del sistema los convierte en un pilar fundamental para la eficiencia, continuidad y seguridad del suministro eléctrico.
